JK-3020 全自动影像测量仪
一、型号分类：
|
型号 |
JK-2010 |
JK-3020 |
JK-4030 |
JK-5040 |
|
实际测量尺寸 |
200*100(mm) |
300*200(mm) |
400*300(mm) |
500*400(mm) |
|
测量精度 |
(3+L/200)μm |
(3+L/200)μm |
(3+L/200)μm |
(3+L/200)μm |
|
外形尺寸(mm) |
380*580*900 |
480*680*900 |
580*780*900 |
680*880*900 |
|
整机重量 |
180kg |
240kg |
300kg |
350kg |
|
机械本体 |
底座， 立柱：济南花岗岩精度 00 级，平面度 3μm,物理稳定 |
|||
|
导轨： 定制型 P 级 V 型高平衡交叉导轨 |
||||
|
光栅尺： 原装德国 IC-house 进口芯片闭合式光栅尺,分辨率 1 微米 |
||||
|
XYZ 轴驱动方式： 自动 /台湾 ECS 伺服传动系统 |
||||
|
|
选配： 英国雷尼绉三维探头(可测量三维尺寸) |
|||
|
选配: 基恩士激光镭射 (可测量高度，深度， 平面度等等尺寸) |
||||
|
光学系统 |
CCD |
美国 TEO 高解析分辨率 1/3 彩色 CCD |
||
|
镜头 |
普米斯可连续发倍高清镜头， 光学放大倍率 0.7× -4.5× |
|||
|
表面光 |
美国进口灯珠 LED 环形冷光源， 光源稳定，寿命高 |
|||
|
轮廓光 |
美国进口灯珠 LED 圆形冷光源， 光源稳定，寿命高 |
|||
|
软件系统 |
进口汉化 zonson 自动测量系统 |
|||
|
0. 1 微米分辨率四轴全自动 uwc4000i 解析系统 |
||||
|
高清晰 SDK2000 视频采集系统 |
||||
|
附件 |
保养手册 |
|||
|
出厂检验报告 |
||||
|
1 微米分辨率校准片 |
||||
|
各适用连接线 |
||||

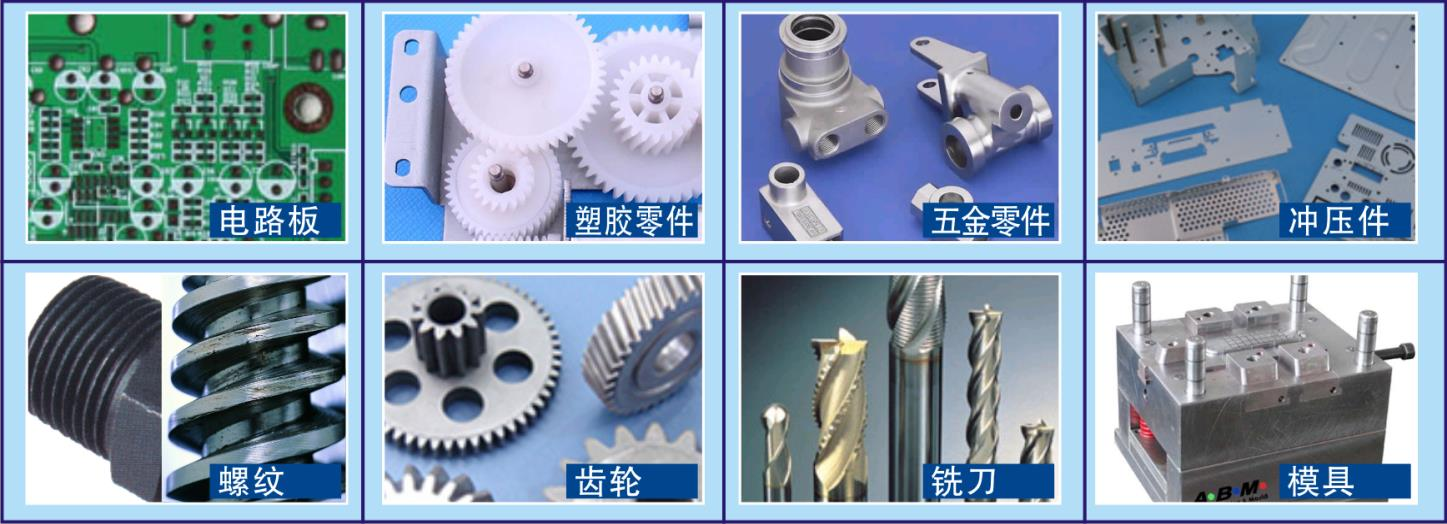

二、仪器可测量的部分工件
三、仪器优点
本公司所生产之测量投影仪不同类产品相比， 具有以下之特点：
1、本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀 等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、使用范围更为广泛， 它广泛应用于机械、模具、仪表、电子、轱工等行业，是计量室和生产车间不可缺 少的一种计量检定设备。
3、 仪器测量精度：(3+L/200)μm
4、X ，Y 坐标解析度： 1 μm
5、数据处理系统：多功能数据处理系统， 全中文显示可做多点采样，坐标旋转， 点、线、距离， 角度检测RS-232
数据输出， 可直接导入CAD。
