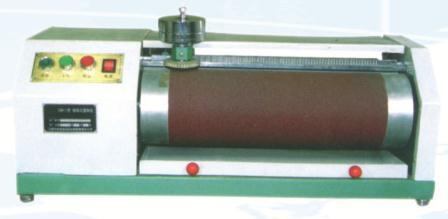

JGM－1 旋转辊筒式磨耗试验机
一、功能用途：
该机主要由动力系统、转动辊筒、试样夹转器、自动停机系统和用于试样转动的齿条不小 传动齿轮装置、基座及粉尘收集器等组成。其主要原理是：在某个载荷下，在一定级别的砂布 上，柱状试样在砂布表面上横切研磨至确定的行程，通过测量试样的质量磨耗量，再由试样的 密度计算出体积磨耗量。为了使试验有可比性，最后须得用标准橡胶，把试验结果表示为以校 验过的砂布为基准的相对体积磨量或是表示为相对于某种标准胶的磨耗量的耐磨基数。
二、 主要技术指标：
|
滚筒直径 |
150±0.2mm |
试样旋转速度 |
0.9r/min 或不转动 |
|
滚筒长度 |
460mm |
自身荷重 |
2.5N(通过试样夹器和悬臂产生) |
|
滚筒转速 |
40±1r/min |
试样载荷可调至重量 |
5N、7.5N、10N、12.5N、15N、17.5N、 20N(用三个附带砝码) |
|
所用试样 |
直径： 16±0.2mm 厚度不小于 6mm |
输出功率 |
AC220V 50Hz |
|
试样夹持器横移速度 |
4.2±0.06mm/r |
电机转速 |
3000r/min |
|
研磨行程长度 |
20m 或 40m |
|
|
